可變制冷劑流量空調(diào)系統(tǒng)，即通常稱作的商用多聯(lián)機(jī)空調(diào)系統(tǒng)，因其變頻技術(shù)的應(yīng)用、超長冷媒管設(shè)計、多元化內(nèi)機(jī)形式、高可靠的設(shè)備、簡捷的系統(tǒng)設(shè)計、人性化的系統(tǒng)控制；我們?yōu)榱私y(tǒng)一空調(diào)工程的施工安裝、驗收標(biāo)準(zhǔn)和檢測方法，做到技術(shù)先進(jìn)、經(jīng)濟(jì)合理、安全實用，確保工程質(zhì)量，最大限度地滿足業(yè)主對空調(diào)的使用要求，在此討論一下多聯(lián)機(jī)工程施工中有關(guān)施工注意事項。
關(guān)鍵詞：冷媒配管施工要求 安裝材料要求 結(jié)束語
為了統(tǒng)一空調(diào)工程的施工安裝、驗收標(biāo)準(zhǔn)和檢測方法，做到技術(shù)先進(jìn)、經(jīng)濟(jì)合理、安全實用，確保工程質(zhì)量，最大限度地滿足業(yè)主對空調(diào)的使用要求，在此討論一下多聯(lián)機(jī)工程施工中有關(guān)施工注意事項。
一、冷媒配管施工注意事項
1、冷媒配管充氮方法：
（1）、氮氣氣壓控制在0.05~0.3Mpa, 保證充入管件內(nèi)的氮氣流量為4~6L/min（手摸有氣流的感覺）。有條件的話最好裝個流量計，以便更好控制流量；氮氣流量過大，焊接處容易起砂眼，小了則產(chǎn)生過多的氧化膜。
（2）、焊接完畢后，繼續(xù)充氮10秒以上，方可關(guān)閉氮氣。如焊接完后馬上關(guān)閉氮氣，容易產(chǎn)生氧化膜；注意在此也不能用水直接進(jìn)行冷卻。

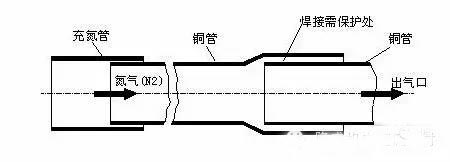

2、充氮的要點（見下圖）
充氮時快速接頭和充氣槍應(yīng)合上壓緊開關(guān)，使氮氣全部充入管內(nèi)。
充氮要保證氮氣達(dá)到各焊接接頭處，有效地排出空氣。
連續(xù)充氮時一定要有出氣口，否則在焊接時氣體從接頭間隙處逸出，使焊接填料困難，并易產(chǎn)生氣孔。
3、 焊接加熱注意事項
（1）、釬焊為火焰硬釬焊，必須遵守有關(guān)安全操作規(guī)定。
（2）、加熱前確認(rèn)銅管內(nèi)有氮氣流過。
（3）、釬焊紫銅時，使用中性焰或輕微還原焰，一般采用外焰。銅管接頭處加熱應(yīng)均勻，并注意根據(jù)管的材料尺寸分配熱量。一般先預(yù)熱插入管，使管配合緊密；再沿接頭長度方向來回擺動，使其均勻加熱到接近釬焊溫度，然后環(huán)繞銅管加熱至釬焊溫度（銅管為淺紅），同時釬料亦隨之環(huán)繞加入，并均勻填滿接頭間隙，再慢慢移開焊炬，并繼續(xù)加入少量釬料，形成光滑釬角。
（4）、加熱時不能直接用火焰燒焊條，加熱時間也不宜過久。
（5）、焊接時要注意控制好火焰方向，避開膠套管、海綿、電線等。
4、焊后處理（冷卻）注意事項
（1）、焊后在管內(nèi)有氮氣保護(hù)的條件下，可對接頭處再次加熱至銅管變色（200-300℃），即進(jìn)行退火處理。
（2）、在焊縫完全凝固以前，不能移動焊件或使其受到震動。
（3）、對采用水冷的焊件，應(yīng)防止水進(jìn)入銅管內(nèi)部，放置焊件時仍要避免銅管表面殘留水分流入管內(nèi)。
5、釬焊質(zhì)量及檢驗
焊縫表面光滑，填角均勻飽滿，自然地圓弧過渡。釬焊接頭無過燒、焊堵、裂紋、焊縫表面粗糙、燒穿等缺陷。焊縫無氣孔、夾渣、未焊滿、虛焊、焊瘤等缺陷。
二、安裝材料要求
1、銅管

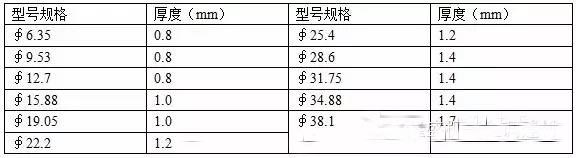

（1）、規(guī)格與壁厚
（2）、空調(diào)用去磷無縫紫銅管
（3）、符合國標(biāo)GB/T1527-1997。
（4）、外觀：管道的內(nèi)外表面應(yīng)無針孔、裂紋、起皮、起泡、粗劃道、夾雜、銅粉、積碳層、綠銹、臟污和嚴(yán)重氧化膜，并不允許存在明顯的劃傷、凹坑、斑點等缺陷！管內(nèi)沒有油脂
（5）、包裝、運輸、儲存
每件產(chǎn)品清潔干燥后，管口用潔凈軟質(zhì)泡沫材料或膠塞密封，泡沫材料或膠塞不允許出現(xiàn)破裂、掉渣。
產(chǎn)品包裝應(yīng)用防潮紙和塑料布依次墊好，裝入包裝箱內(nèi)，包裝箱應(yīng)有標(biāo)識，標(biāo)有產(chǎn)品名稱、型號、規(guī)格、數(shù)量、合格證、生產(chǎn)日期、產(chǎn)品批次。運輸過程應(yīng)防止碰撞、擠壓、雨雪淋襲。
產(chǎn)品應(yīng)儲存在無腐蝕氣體、通風(fēng)良好、干燥的庫房中。
（6）兩證齊全：安裝過程中所使用的材料都必須有合格證、檢測報告
（7）抗拉強(qiáng)度不小于240kgf/mm2
2、冷凝排水管
（1）、種類：給水UPVC管（抗壓強(qiáng)度為不小于9Kgf/cm2）、給水PP-R管、給水PP-C管、熱鍍鋅鋼管。
（2）、給水UPVC管：Φ32×2 Φ40×2 Φ50×2.5
（3）、熱度鋅鋼管：Φ25 Φ32 Φ40 Φ50
（4）、兩證齊全：合格證，檢測報告
3、銅管和水管保溫
（1）、材質(zhì)：橡塑發(fā)泡聚乙烯
（2）、當(dāng)銅管直徑大于或者等于15.88mm時保溫厚度為20mm，當(dāng)銅管直徑小于15.88mm時保溫材料厚度不小于15mm。
（3）、水管的保溫材料厚度為10mm
（4）、難燃型B1級、耐熱度不低于120度。
（5）、密度：64kg/m3
4、風(fēng)管的保溫
（1）、材質(zhì)：離心玻璃絲棉或橡塑發(fā)泡聚乙烯.
（2）、厚度：離心玻璃絲棉為100px；橡塑發(fā)泡聚乙烯為10mm。
（3）、密度：75kg/m3
（4）、導(dǎo)熱系數(shù)：0.04w/m℃以上
（5）、保溫釘：底面每平方米不應(yīng)少于16個，側(cè)面不應(yīng)少于10個，頂面不應(yīng)少于8個，首行保溫釘至風(fēng)管或保溫材料邊緣的距離應(yīng)小于120mm.
5、吊架
（1）、圓鋼：Φ10mm
（2）、角鋼：等邊30mm×30mm或以上
6、室外機(jī)的鋼底座
（1）、槽鋼120#以上
（2）、橡膠減振墊：厚度10mm或以上
7、通訊線
（1）、信號通訊線和線控器線：當(dāng)通訊線長度小于500米時線徑為 0.75mm2,；當(dāng)通訊線長度大于500米小于1000米時 線徑為 1.50mm2。
（2）、信號通訊線和線控器線都為雙絞線或者屏蔽雙絞線
（3）、信號通訊線和線控器線穿線管為熱鍍鋅鋼管。
結(jié)束語
多聯(lián)機(jī)空調(diào)系統(tǒng)與傳統(tǒng)空調(diào)系統(tǒng)相比，是一個相對年輕的系統(tǒng)，但正因為年輕、充滿活力，有很好的市場前途，但也有很多亟待解決的問題，需要我們設(shè)計者給以更多的關(guān)心、指導(dǎo)；也需要規(guī)范的施工、科學(xué)的監(jiān)理、完善的管理，只有這樣讓她很好地服務(wù)我們社會。
